TUBO DE RAYOS X

TUBO DE RAYOS X

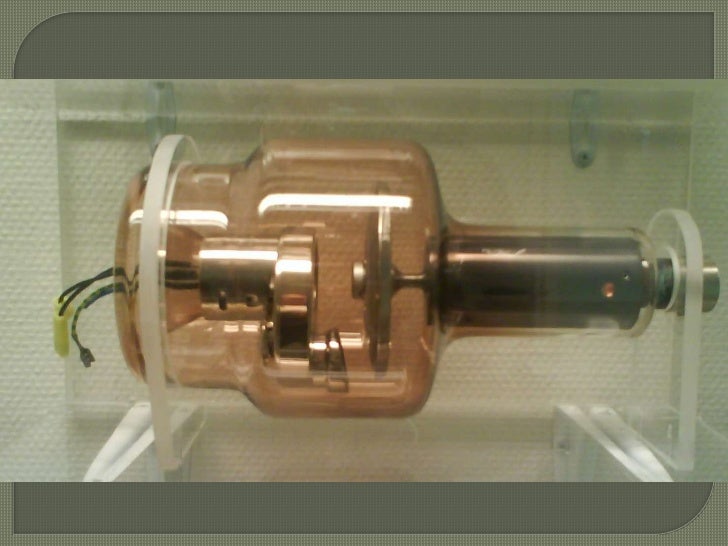

Es una válvula de vacío utilizada para la producción de rayos x, emitidos mediante la colisión de los electrones producidos en el cátodo contra los átomos del ánodo. Los tubos de rayos X evolucionaron a partir del aparato diseñado por Willian Crookes, con el que Wilhelm Rontgen descubrió los rayos X a finales del siglo XIX . La disponibilidad de una fuente controlable de rayos X posibilitó el desarrollo de la radiografía técnica con la que se visualizan objetos opacos a la radiación visible. Los tubos de rayos X también se utilizan en los escáneres TAC, los controles de equipajes de los aeropuertos, los experimentos de difracción de rayos x y la inspección de productos y mercancías. Existen diversos tipos de tubos de rayos X, optimizados para diferentes aplicaciones. Todos los tubos modernos están contenidos en una coraza protectora y su operación está sujeta a reglamentaciones para evitar una exposición a dosis nocivas de rayos X.

PARTES ESENCIALES EN UN TUBO DE RAYOS X:

El Cátodo: Es la parte negativa del tubo de Rayos X  contiene de 1 a 2 filamentos que es donde se emiten los electrones hacia el ánodo (calentando primero el filamento)  y una copa de enfoque.

El Ánodo: Es la parte positiva del tubo de rayos X.

Funciones:

• Es conductor eléctrico
• Soporte mecánico
• Conduce bien el calor (el ángulo del ánodo es fundamental)

Pudiéndose así , presentar de dos formas:

Ánodo Fijo o Estacionario:

• Usado comúnmente en equipos de Odontología o en móviles
• Mayormente este ánodo presenta una placa de tungsteno o walframio (W) sumergido en un bloque de cobre, pero en el caso de mamografías, la placa es de Molibdeno (Mo) o Rodio (Ro)



Ánodo Rotatorio:

• Presenta una pista redonda en donde impactan los electrones.
• Su rotación es alrededor de 3600 rpm.

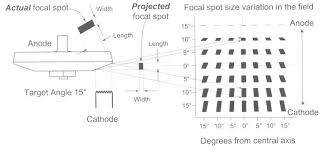

Ángulo Anódico:



Efecto talón o Heel:



Envejecimiento y rotura del tubo de rayos x:

• Envejecimiento:

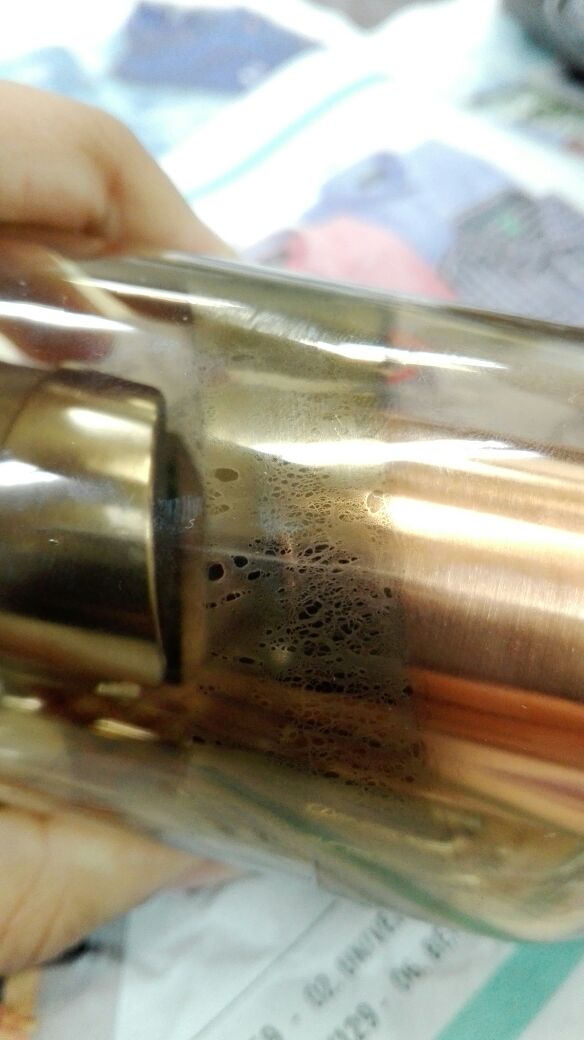

Fisura del ánodo o metalización interna



ROTURA:  Ruptura del filamento, ruptura del disco anódico, bloqueo de rotacion del ánodo, implosión del tubo.

CONCLUSION

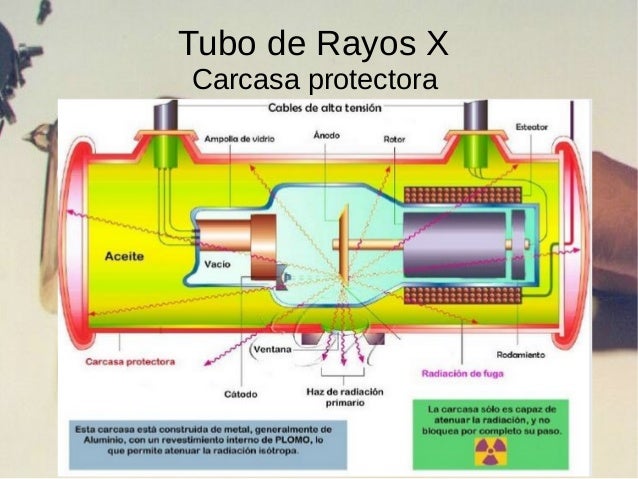

Podemos concluir que es en el tubo de rayos X donde se generan éstos, desde el cátodo hacia el ánodo pero siempre en un lado hay mayor proporción que en el otro (efecto Heel o talón). El cátodo (lado negativo) es el lugar en donde los electrones se dirigen directamente hacia el ánodo (lado positivo) es de aquí en donde se forma el haz de rayos x debido a la interacción con el elemento del que está hecho el ánodo ya sea  de walframio o molibdeno (en el caso de mamografía). Debido a que se produce en su totalidad 99% calor y sólo el 1% es radiación, el tubo de rayos x debe tener ciertas características para el aislamiento del calor como la angulación del ánodo y el aceite aislante que se encuentra dentro de la carcasa de plomo que envuelve al tubo de rayos x. En resumen este artefacto nos ayudará a poder obtener las radiografías de buena calidad dependiendo también del estado de éste, si el tubo se encuentra en mal estado se puede causar accidentes en la misma sala de rayos X, siempre se debe de mantener un control de calidad del equipo para que el equipo rinda al máximo en sus óptimas condiciones.
